Kit de montaje de horno bunker

Descripción

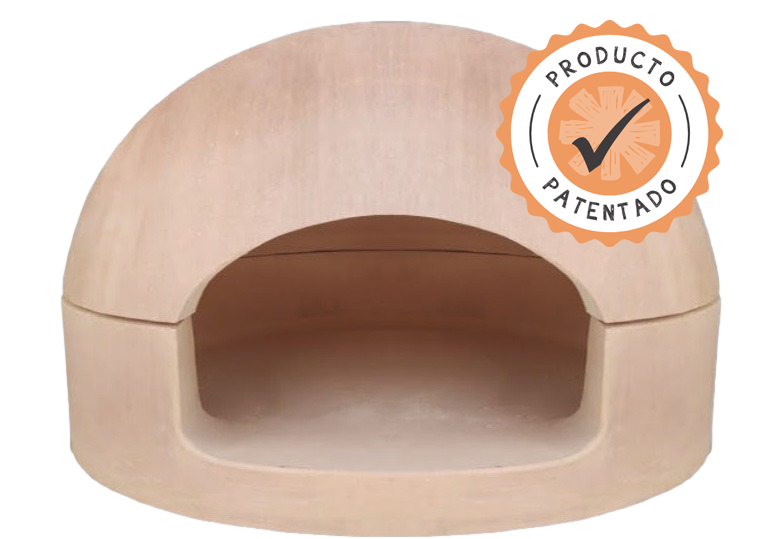

Horno de Barro

El corazón del horno

Fabricado con caolín prensado a 160 tn, paredes de 8 cm. Se compone de dos partes (base y cúpula). Al tener una gran masa de caolín es capaz de acumular más cantidad de calor que un horno tradicional. Su rendimiento y estabilidad son superiores a cualquier otro producto similar del mercado.

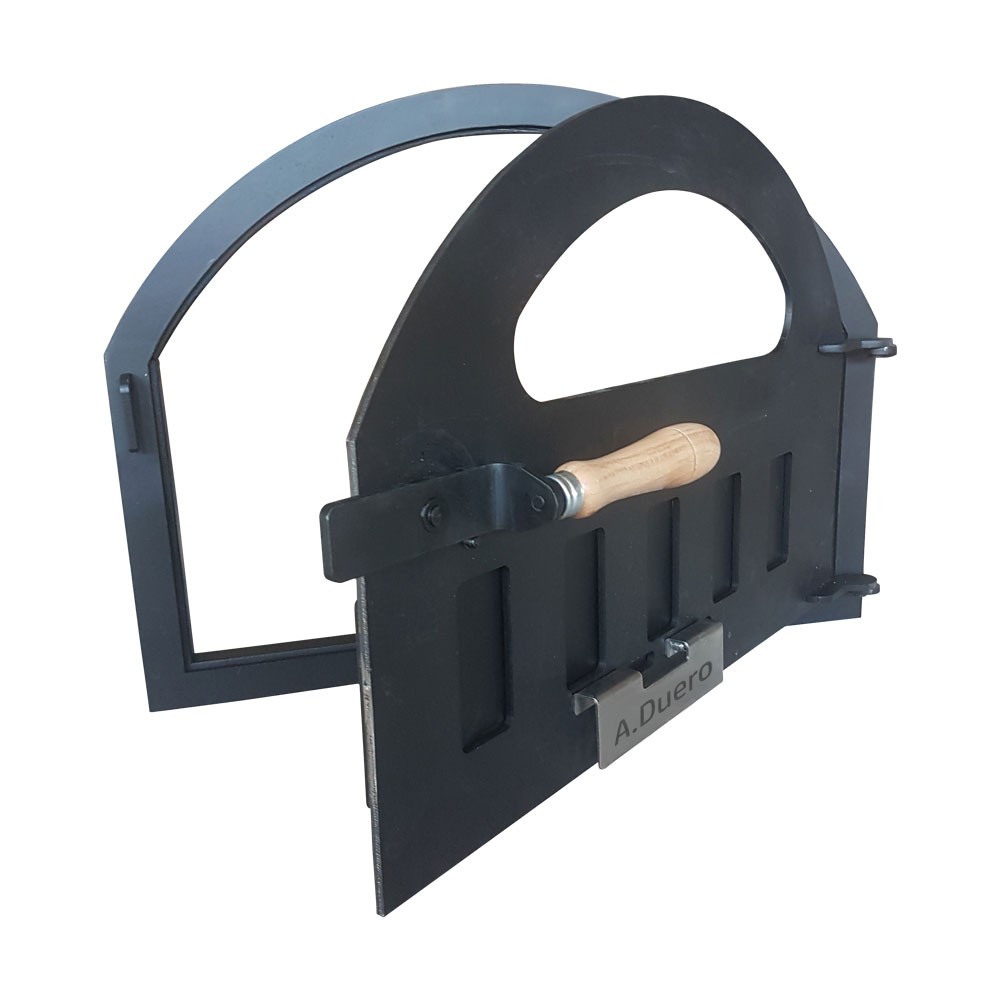

Puerta para horno acabado anti-corrosión con POLVO DE POLIESTER y cristal visión 750 ºC NEOCERAM

Puerta metálica de Arco de Medio Punto para hornos de leña de cualquier tipo (barro, ladrillo, piedra, hormigón, hierro, etc), también se puede utilizar para hornos morunos con bocas cuadradas, restauraciones de hornos adaptando nuestro diseño al tamaño real. Fácil colocación y lista para montar con las 4 patillas para ser recibida en la embocadura.

Fabricada con plancha de 5 mm de espesor, cortada a Laser,  apertura a derechas o izquierdas según demanda. Acabado terminación anti-corrosión con polvo de polyester.

Apertura mediante pasadores macizos que ofrecen mayor durabilidad, dispone de dilatadores que facilitan la apertura tanto en caliente como en frío, tranquilla interior deslizante de 5 pasos “sistema anti-humo”.

Dispone de un gran visor con cristal 500º C ROBAX.

Manilla de madera.

– medida exterior total (con marco): ancho: 535 mm x altura en el centro: 395 mm x altura en los laterales 230 mm

– medida de la hoja: ancho: 480 mm x altura en el centro: 340 mm x altura en los laterales 200 mm

– peso aproximado 7 kg

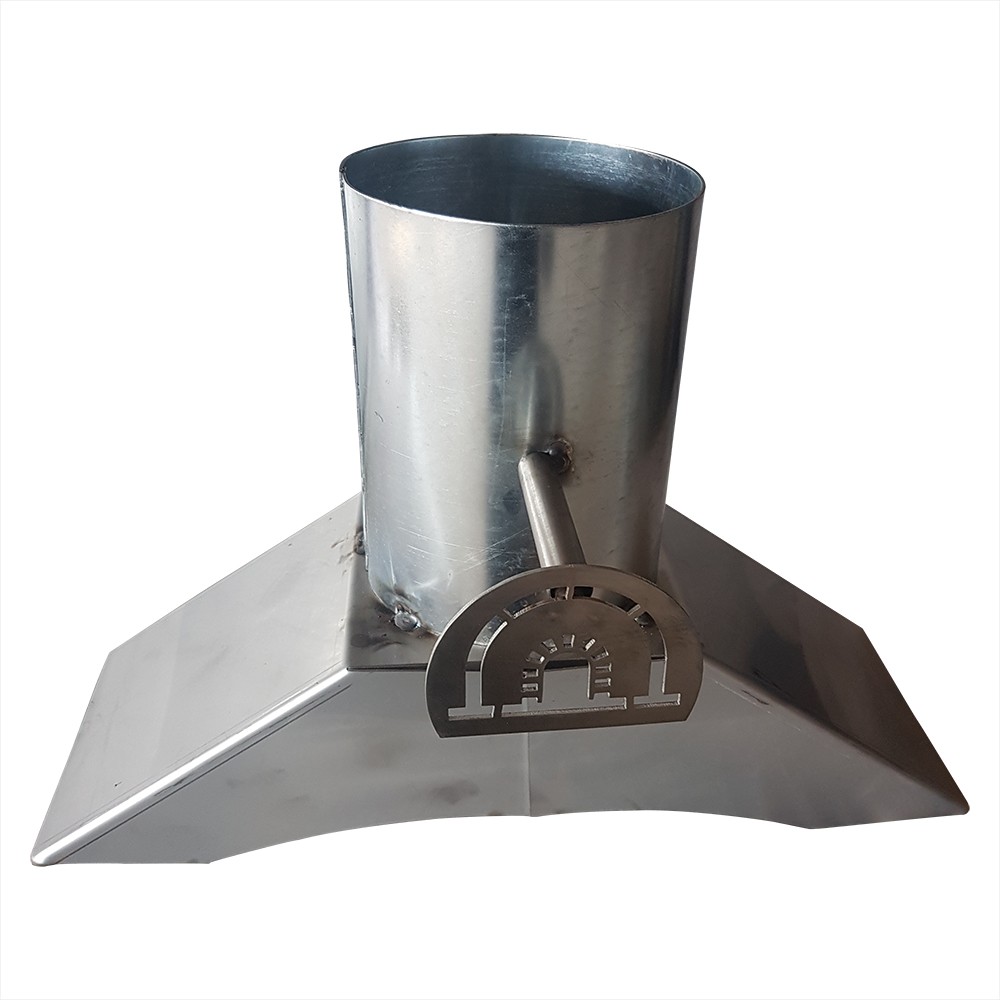

Tiro con regulador Ø150 mm inoxidable

Tiro INOX con regulado, soldaduras en inoxidable. Dispone de dilatadores para absorber las diferencias de temperatura y evitar la rotura de la embocadura. Fácil montaje e instalación

El material de fabricación garantiza la durabilidad del conjunto, a diferencia de los tiros fabricados con chapa de hierro en los que la condensación propicia el picado y la corrosión (indistintamente si están instalados en interior o exterior), resultando un gran problema a la hora de su reparación ya que supondría desmontar por completo la embocadura y volverla a construir.

CARACTERÍSTICAS:

Espesor: 1.5 mm inoxidable

Material: Inoxidable 1.5 en campana y Galvanizado la salida de humo

Medidas totales: Altura 33 cm  Ancho  48 cm  Diámetro salida de humos 150 mm

Campana Medidas:

Fondo 17 cm

Altura campana: 12 cm

Largo inferior: 49 cm

Largo superior: 17 cm

Longitud de la palomilla reguladora: 35 cm

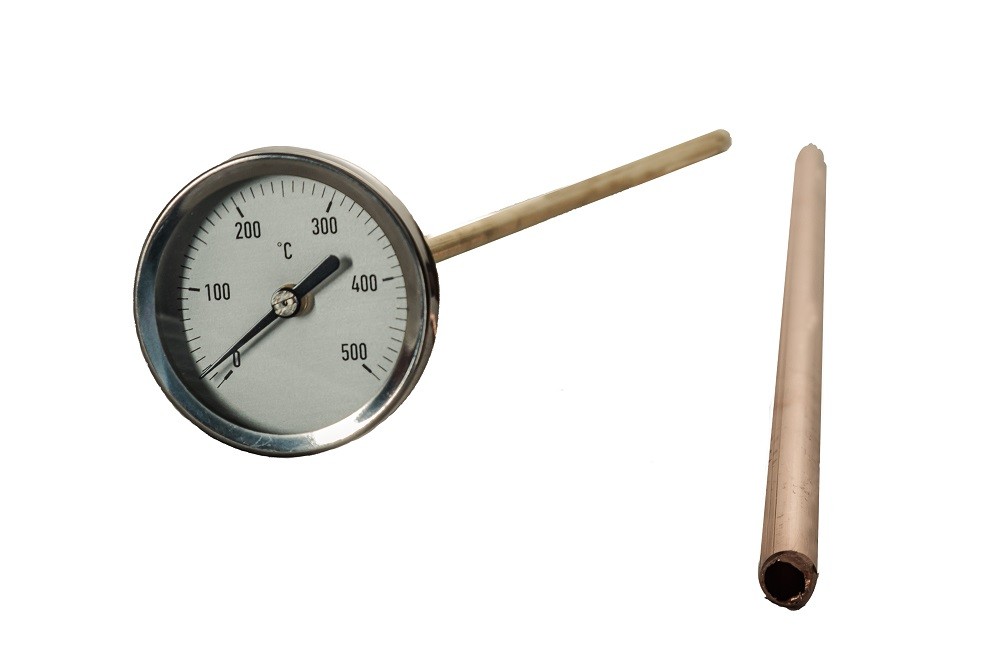

Pirómetro 500º C vaina 400 mm

Especialmente indicado y diseñado para la colocación en las embocaduras de todo tipo de hornos de leña, hornillas, estufas, chimeneas, cocinas, etc. Suministrado completo, con grupilla de fijación, y vaina de protección. ACEPTA FUEGO DIRECTO ya que dispone de vaina de protección (generalmente en cobre o inoxidable) debe colocarse para que se introduzca en la parte interior del horno.

Instalación:

Si no dispone del orificio, debe realizar un taladro en la embocadura del horno con una broca  Ø 13 mm y una longitud adecuada. Recomendamos desconectar el percutor antes de llegar al final y colocar un pequeño mártir de madera para que no haga desconchón al salir la broca. Para medir con más fiabilidad la temperatura interior, e recomienda realizar el taladro a una altura con respecto del suelo del horno de 18 cm

Fijar la vaina de protección en el interior con la aplicación de sellador (la vaina deberá estar enrasada en la parte delantera de la embocadura y sobresalir entre 2 y 5 cm en el interior del horno.

Colocar el Pirómetro una vez se haya secado el sellador

Grado de Protección: IP56

Precisión Clase 1.6

Rango: 0-500º C

Elemento Sensor: Tira bimetálica

Longitud de vástago: 400 mm

Caja: Acero Cincado

Tubo bourdon: Aleación de cobre

Visor: Vídrio

Vástago: Latón

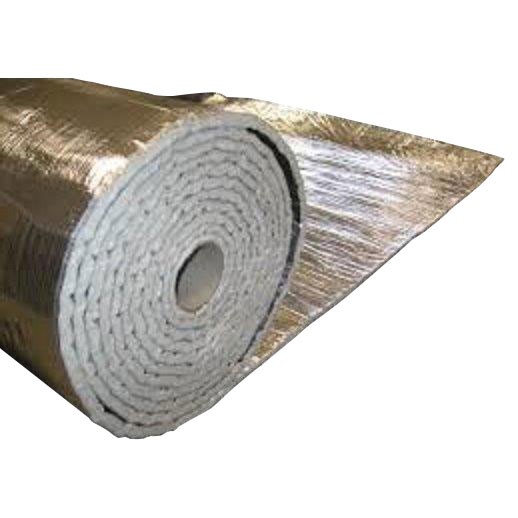

Aislante Reflexivo 700º C

El Aislamiento es fundamental para un horno con buen rendimiento térmico. Se suministra la parte proporcional en metros cuadrados de malla gallinera para la fijación del aislante y la posterior aplicación del barro refractario.

La primera capa compuesta por fibra cerámica protege térmicamente el horno de leña soportando temperaturas de hasta 650 – 700º C sin deformaciones. Este material NO SE DESCOMPONE, cumpliendo su función durante toda la vida de uso.

La primera capa rompe el puente térmico por contacto.

La segunda capa de aluminio reforzado refleja el calor hacia interior del horno

Este aislante se coloca envolviendo completamente el horno, tanto en la base como en todos los laterales que componen la cúpula del horno, quedando solapado entre 30 y 40 cm en la parte superior de la bóveda que es la zona que mas calor acumula.

La utilización de otros aislamientos comunes de venta en Almacenes de construcción NO GARANTIZA la durabilidad del mismo, ya que el calor que el horno desprende al exterior en el momento de la combustión de la leña, degrada progresivamente éstos materiales y después de pocos usos se produce la descomposición del aislamiento sobre todo en bóveda, vuelve a permitir PUENTE TÉRMICO con la consiguiente pérdida de temperatura y rendimiento.

Este Aislamiento está libre de amianto, sin ligante químico y sin formaldehído.

Los filamentos tienen un diámetro mayor que 10 micras, por lo que no se clasifican en la categoría de carcinógenos para las personas (Directiva 97/69 Eurpéenne / CE).

Es 100% reciclable, repelente para roedores y no atrae a los insectos.

CERTIFICACIÓN – CARACTERÍSTICAS TÉCNICAS ENERGÉTICAS A +

• eficiencia térmica: λ lambda 0,031 W / mK• La permeabilidad al vapor de agua: el VPH• Evita la condensación.• Permeabilidad al aire-agua: W1• Alta resistencia a la rotura por manipulación• NF E N 13859-1, aprobación Suiza 6q3• Clasificación al fuego: PV Nº HO16061 / ESA M0 Clase A1• Temperatura de funcionamiento: -40 a 650 ° C• Reflexión / emisión: 95% / 5%

CANTIDAD SUMINISTRADA SEGÚN MEDIDA

kit-86…..2,5 metros lineales

Kit-96….3 metros lineales

Material para mezclar y unir las dos piezas

Junta elaborada por nuestro personal para el sellado y unión de las dos piezas

COMPOSICIÓN

Cemento blanco 2

Caolin Blanco 6

Barro Rojo 2

Kit-86 ……5 kg

Kit-96 ……7 kg

Especificaciones

• Kit BUNKER CON AISLANTES, cúpula y base de caolín con paredes de 8 cm de espesor
• ¡¡ENVÍO GRATIS en península!!
• Producto Patentado. Fabricado con caolín prensado a 160 tn, paredes de 8 cm. Se compone de dos partes (base y cúpula). Al tener una gran masa de caolín es capaz de acumular más cantidad de calor que un horno tradicional. Su rendimiento y estabilidad son superiores a cualquier otro producto similar del mercado.

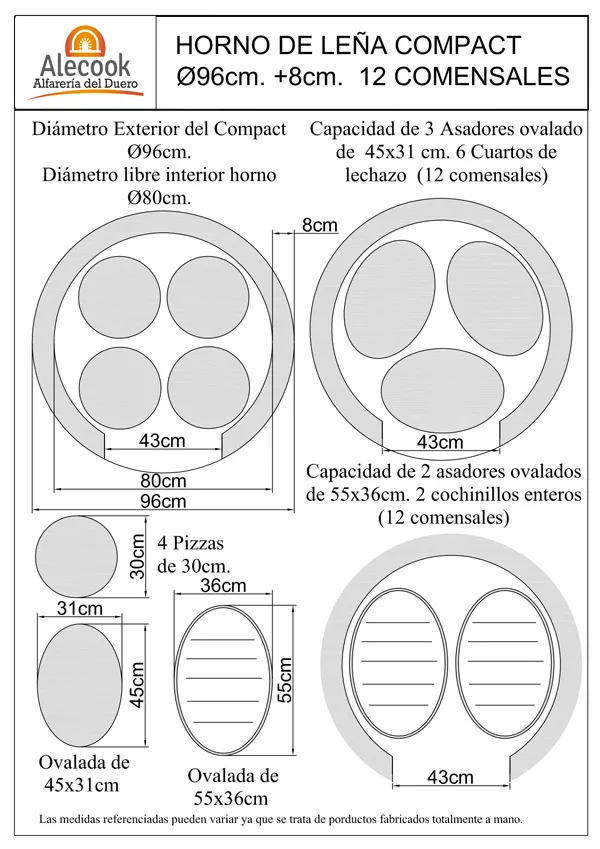

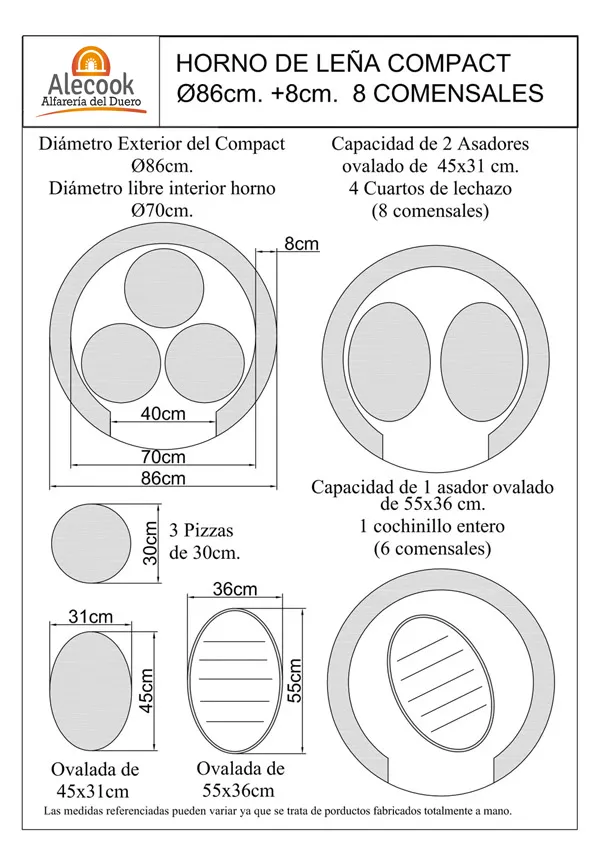

• Medidas disponibles:
• Medida Exterior
• 86 cm
• 96 cm
• Medida interior útil
• 70 cm
• 80 cm

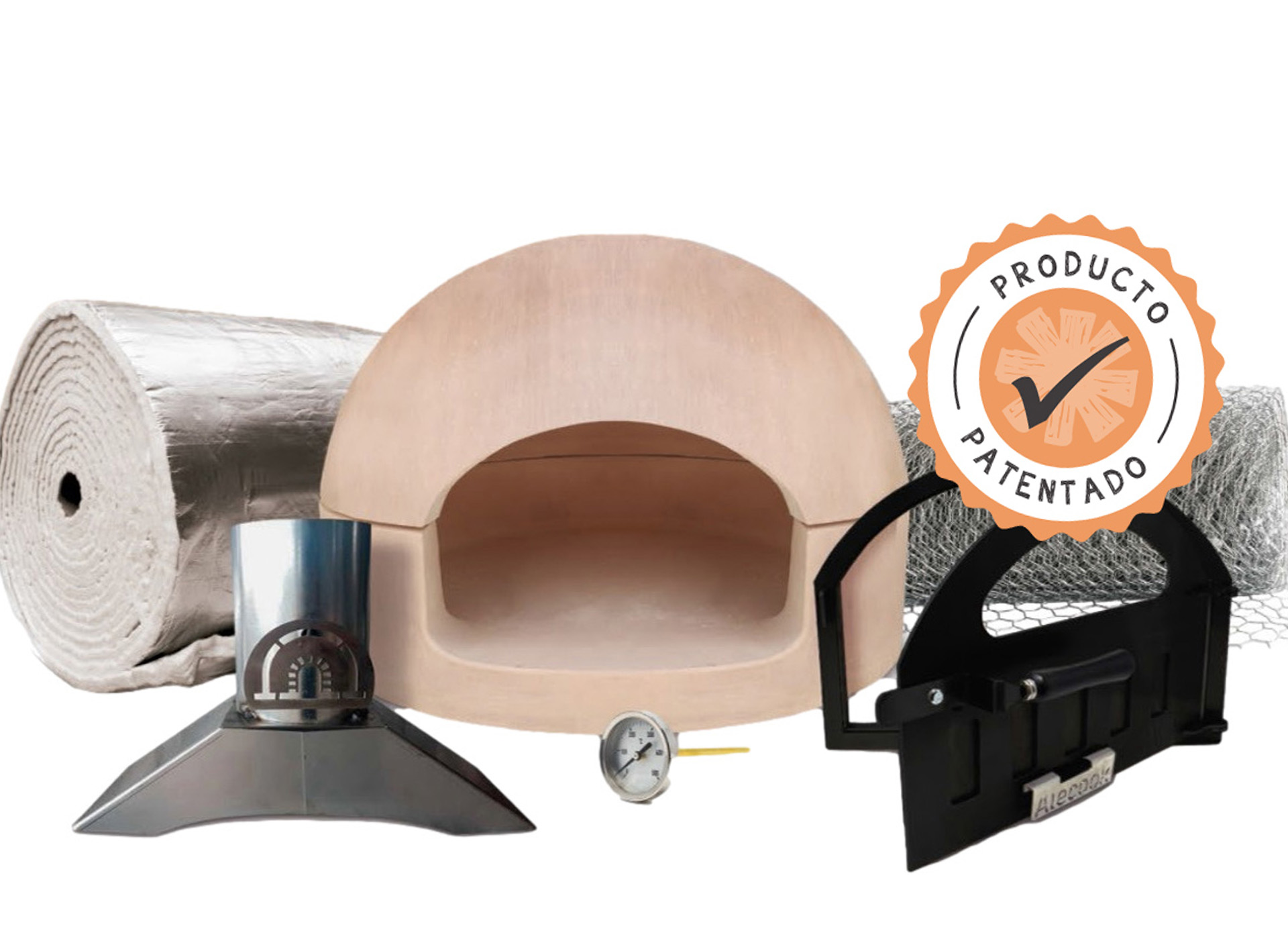

• Elementos que componen el KIT:
• – Base y cúpula de caolín
• – Puerta con cristal visión anti-calórico
• – Tiro con regulador de Ø150 mm en inoxidable
• – Pirómetro de 500 mm con vaina, escala 0 – 500º C
• – Aislante reflexivo 700ºC (fibra cerámica y aluminio reforzado)

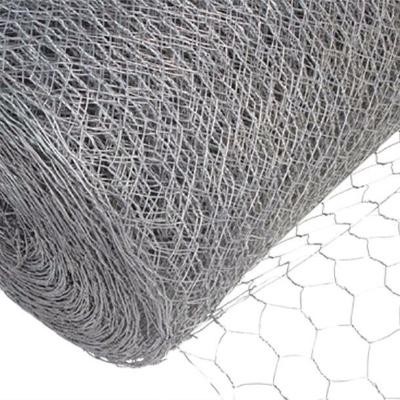

• – Malla metálica, se utiliza para la sujeción del aislante
• – Material para mezclar y unir las dos piezas
